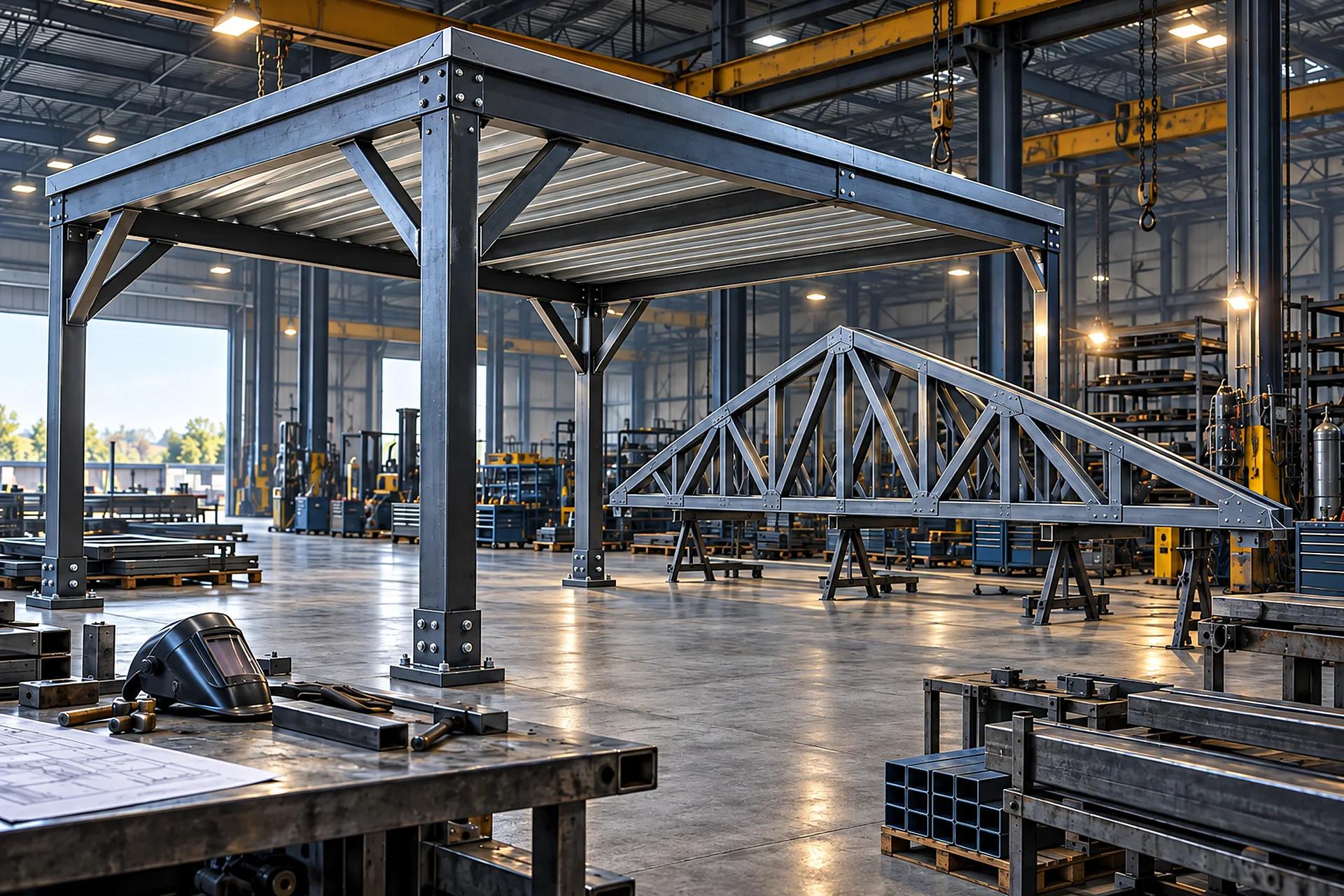

Калькулятор фермы из профильной трубы

Шаг — ваш параметр, он задаётся ползунком (1,5–6 м): нагрузка на ферму равна расчётной, умноженной на шаг, поэтому реже фермы — тяжелее каждая. Типовой шаг для навесов и лёгких кровель 3 м, для ангаров и цехов 4–6 м. Ограничение ставит настил: профнастил Н60-0.9 держит около 3 м, сотовый поликарбонат 8 мм — около 0,9 м; если фермы стоят реже, калькулятор сам добавляет прогоны, подбирает их сечение и возвращает их вес в нагрузку на ферму.

Зависит от того, перекрывает ли лист расстояние между фермами. Профнастил Н60 на шаге до ~3 м ложится прямо на верхний пояс — прогоны не нужны. При шаге 4–6 м или под поликарбонатом прогоны обязательны: они лежат поперёк ферм с шагом, который держит лист, и их собственный вес входит в нагрузку на ферму. Калькулятор показывает сечение прогона, его шаг, количество на пролёт и массу.

Да, для этого есть опция «Задать своё сечение». Выбираете профиль поясов и раскосов из сортамента — калькулятор считает усилия в стержнях и проверяет вашу трубу по СП 16.13330.2017: прочность, устойчивость с коэффициентом продольного изгиба, предельную гибкость и прогиб фермы. В таблице видно усилие в кН и загрузку в процентах от предела по каждому стержню; если что-то не проходит, написано что именно и какое минимальное сечение подойдёт. Масса и цена пересчитываются по вашим сечениям.

Нагрузками и схемой. У здания снег ложится с «мешком» у конька (коэффициент до 1,4 против 1,0 у открытого навеса), кровля тяжелее — сэндвич-панель или профлист с утеплителем, а уклон обычно меньше, поэтому ферма ниже и усилия в поясах больше. Плюс у ангара прогоны кровли есть всегда, а при пролёте больше 12 метров ферма едет отправочными марками с монтажными стыками. На одинаковом пролёте 6 м разница в массе небольшая, на 18–24 м — принципиальная: там ферму навесного типа уже не применяют.

Это плоский аналог эпюры из расчётных программ: стрелки распределённой нагрузки на верхний пояс, опоры, прогиб относительно исходного положения и цвет каждого стержня. В режиме «загрузка» цвет — доля от предела по СП 16 (зелёный запас, красный перегруз), в режиме «сжатие/растяжение» — знак усилия: сжатые стержни синие, растянутые красные. При наведении на стержень видно его сечение, усилие в кН и загрузку в процентах.

Для лёгких ферм навесов рабочая вилка 1/8–1/12 пролёта: на 6 м это 0,5–0,8 м. Точную высоту калькулятор берёт из проверки прочности и прогиба по СП 16.13330.2017 — ниже делать нельзя, выше — лишний металл.

Порядка 75–100 кг в зависимости от формы и кровли: двускатная треугольная под профнастил ≈85 кг, односкатная ≈100 кг. Масса в калькуляторе считается по подобранным сечениям, а не по усреднённой таблице.

Нет, это ориентир: масса фермы × ставка под ключ (до 90 кг — 180 ₽/кг, до 300 кг — 170, тяжелее — 160). Точную цену считаем по чертежу или ведомости за 30 минут — пришлите файл через форму, посчитаем вместе с доставкой и монтажом.
