Изготовление закладных деталей в Москве и Московской области

Ходовые типовые марки МН серии 1.400-15 (пластина с анкерами — от МН 101 и далее по ряду) изготавливаем за 1–2 рабочих дня: раскрой и оснастка под них отработаны, поэтому серию собираем быстро. Склада готовых деталей мы не держим — каждую партию варим под заказ, но по ходовым маркам это вопрос одного-двух дней. Нестандартные закладные и марки ЗД по вашим чертежам КМД делаем в обычный срок производства — 5–10 рабочих дней.

Минимального порога по весу нет — делаем партию любого размера, хоть несколько штук ходовых марок МН. На крупных серийных партиях цена за килограмм ниже за счёт настройки производства под серию.

Да, изготавливаем все типы закладных по сериям 1.400-15, 1.400.1-25, 2.140-1 и аналогичным. Достаточно указать марку детали.

Да, для агрессивных сред (бассейны, очистные сооружения, наружные конструкции) изготавливаем закладные с горячим цинкованием по ГОСТ 9.307-89.

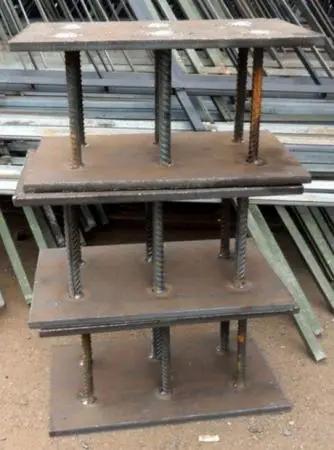

МН — марки закладных из типовой серии 1.400-15 «Детали металлические закладные»: готовые типоразмеры пластин с анкерами, достаточно назвать марку (МН-105…МН-795). ЗД — обозначение закладных в рабочих чертежах КЖ конкретного проекта: изготавливаем их по вашему чертежу. Делаем и то, и другое.

Партия уходит с маркировкой по позициям, сертификатами на использованный металлопрокат и комплектом закрывающих документов по договору. Для оцинкованных закладных — покрытие по ГОСТ 9.307-89.

Считаем по массе изделия: от 70 ₽ за килограмм (от 70 000 ₽ за тонну), поэтому цену видно сразу по чертежу. В штуках это выглядит так: лёгкая закладная МН ~5 кг — от 350 ₽, опорная плита 300×300×20 мм (14,1 кг) — от 990 ₽, анкерная группа из четырёх болтов М24×800 (13,7 кг) — от 960 ₽, гнутая закладная из арматуры ⌀12 — от 50 ₽ при партии. Цена зависит от трёх вещей: массы изделия, тиража (на серийной партии ставка ниже) и покрытия — горячее цинкование считается сверху. Сроки: ходовые марки МН — 1–2 рабочих дня, остальные типовые серии — 3–7 дней, изделия по индивидуальным чертежам КМД — 5–10 дней. Партия любая, от нескольких штук.

Так же по массе — от 70 ₽ за килограмм готового изделия, а масса считается по длине развёртки и погонной массе арматуры (ГОСТ 5781-82 / 34028-2016). Примеры: монтажная (строповочная) петля из гладкой А240 ⌀10 длиной 1 м весит 0,62 кг — от 40 ₽ за штуку при партии; Г-образная закладная из ⌀12 с развёрткой 800 мм — 0,71 кг, от 50 ₽; П-образная из ⌀16 с развёрткой 1,5 м — 2,37 кг, от 170 ₽. Гнём на станке без надрезов сечения, анкеры и гнутые изделия делаем из свариваемых классов А240С–А500С, сварные соединения — по ГОСТ 14098. Поштучно такие мелкие изделия делаем по договорённости: экономика начинается с партии.

Да, закладные детали под заказ мы делаем партией любого размера — хоть несколько штук. Минимального веса заказа нет: ходовые марки МН серии 1.400-15 собираем за 1–2 дня, потому что раскрой и оснастка под них уже отработаны. На крупных серийных партиях ставка за килограмм ниже — под серию перенастраиваем раскрой и сварочную оснастку. Чтобы посчитать, достаточно прислать марку по серии, чертёж КМД или эскиз с размерами: ответим ценой за штуку и сроком.

В России с 01.05.2018 действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные…» — он введён взамен ГОСТ 10922-2012, который остался межгосударственным и по-прежнему встречается в проектной документации. Мы работаем по обоим: если в вашем проекте написано «по ГОСТ 10922-2012», деталь этому соответствует. Сварные соединения анкеров с пластиной выполняем по ГОСТ 14098 (тавровые Т1/Т2, нахлёсточные Н1 — тип выбираем по толщине пластины и диаметру анкера), арматура — по ГОСТ 34028-2016 или ГОСТ 5781-82, оба действуют.

По правилам приёмки: партия — это изделия одной марки, сделанные по одной технологии одним сварщиком. Из партии случайной выборкой берём не менее трёх изделий на внешний осмотр и обмер — проверяем марку стали пластины, класс и диаметр анкеров, линейные размеры, размещение и длину анкеров, углы между пластиной и анкерами, состояние кромок и все сварные швы. Отдельно отбираем три контрольных образца на механические испытания сварных соединений. Если хотя бы одно изделие не проходит — проверяем удвоенное число, при повторном несоответствии партия идёт на поштучную приёмку. Результаты осмотра оформляем актом, на партию выдаём документ о качестве: номер партии, марки и количество изделий, дата изготовления, подпись ответственного за приёмочный контроль.

По длине анкерных стержней изделий открытого типа допуск не зависит от класса точности конструкции: ±10 мм при длине анкера до 250 мм, ±12 мм при 250–500 мм и ±15 мм свыше 500 мм. Допуски на размеры пластины и привязку анкеров привязаны к классу точности железобетонной конструкции по ГОСТ 21779 (для класса 6 это, например, ±2,5 мм на пластину до 250 мм) — если класс указан в проекте, держим его. Отклонение от плоскостности лицевой поверхности пластины — не более 3 мм, кромки после резки зачищаем от грата и шлака, поверхность сдаём без отслаивающейся ржавчины, окалины и следов масла.

Свариваемость — это не свойство класса арматуры по умолчанию, а отдельное требование, которое оговаривается в заказе и обозначается буквой «С»: А240С, А400С, А500С. У свариваемых классов ограничен углеродный эквивалент (для А500С — не более 0,50), и на них выдаётся протокол испытаний сварных соединений. Поэтому мы заказываем арматуру под анкеры именно с индексом «С» и требуем это в документе о качестве: анкер, приваренный к пластине втавр, работает на вырыв, и экономия на свариваемости здесь оборачивается трещиной в шве.

Это одно и то же изделие под разными названиями: комплект фундаментных (анкерных) болтов, собранный в кондукторе-шаблоне («корзине»), который замоноличивают в фундамент под базу колонны. Корзина держит болты в точной геометрии, пока заливают бетон, — иначе база колонны не сядет на болты. Изготавливаем корзины и болты типов 1–6 по ГОСТ 24379.1 и по чертежам КМД.

Да. Режем опорные плиты из листа 10–40 мм плазмой, свариваем базу колонны с траверсами и рёбрами жёсткости, сверлим отверстия под анкерные болты по вашим КМД. Плиту, анкерную корзину и закладные под один узел изготавливаем комплектом, чтобы всё сошлось на монтаже.
