Гильзопакет (блок гильз)
Несколько гильз с шагом по проекту, сваренные с монтажным уголком. Ставится в опалубку перекрытия под группу стояков за один раз и не смещается при бетонировании.
Стальные гильзы и гильзопакеты для прохода труб — изготовление партиями
за кг
Гарантия 5 лет · собственное производство в Мытищах
Изготавливаем стальные гильзы и гильзопакеты на заказ в Москве и Московской области: одиночные гильзы из трубы по ГОСТ 10704 диаметром до 219 мм и блоки из нескольких гильз, сваренные с монтажным уголком для фиксации в опалубке перекрытия под стояки водопровода, канализации, отопления и слаботочки. Делаем серийными партиями по спецификации проекта в своём цеху в Мытищах: резка трубы в размер, сварка, покраска грунт-эмалью, упаковка на поддоны. Цена — от 250 ₽ за килограмм готового изделия с НДС (металл, резка, сварка и покраска грунт-эмалью): гильза Ø108×4 длиной 300 мм весит 3,08 кг и стоит от 770 ₽, гильзопакет из шести таких гильз — от 4 620 ₽ плюс уголок крепления. По СП 73.13330 трубопроводы через перекрытия и стены прокладывают в гильзах из негорючих материалов; диаметр, длину и шаг гильз берём из проекта. КП по чертежу — за 30 минут, без чертежа — за сутки.
Гильза — отрезок стальной трубы большего диаметра, через который трубопровод проходит сквозь перекрытие или стену: труба не касается бетона, не передаёт на него температурные подвижки, а зазор заделывают негорючим материалом. В монолитном доме гильзы ставят в опалубку до бетонирования — поэтому под стояки их собирают в гильзопакеты: несколько гильз с заданным шагом, сваренные поперёк уголком, который крепится к опалубке и держит блок в проектном положении, пока заливают бетон.
- от 250 ₽/кг
- с НДС и покраской грунт-эмалью
- Ø до 219 мм
- труба ГОСТ 10704, длина по проекту
- сотни штук
- партия по одной спецификации
- КП за 30 минут
- по чертежу или спецификации
Стальные гильзы — диаметры, масса и цена за штуку
Труба по ГОСТ 10704, цена — масса × 250 ₽/кг с НДС (металл, резка, сварка и покраска грунт-эмалью). Внутренний диаметр — для подбора: по СП 30.13330 он на 5–10 мм больше наружного диаметра трубы.
| Труба, мм | Внутр. Ø | L 300 мм | L 500 мм | |
|---|---|---|---|---|
| Ø57×3,5 | 50 мм | 4,62 кг | от 350 ₽ | от 580 ₽ |
| Ø76×3,5 | 69 мм | 6,26 кг | от 470 ₽ | от 790 ₽ |
| Ø89×3,5 | 82 мм | 7,38 кг | от 560 ₽ | от 930 ₽ |
| Ø108×4 | 100 мм | 10,26 кг | от 770 ₽ | от 1 290 ₽ |
| Ø133×4 | 125 мм | 12,72 кг | от 960 ₽ | от 1 600 ₽ |
| Ø159×4,5 | 150 мм | 17,14 кг | от 1 290 ₽ | от 2 150 ₽ |
| Ø219×6 | 207 мм | 31,52 кг | от 2 370 ₽ | от 3 940 ₽ |
Гильзопакеты — примеры блоков
- Гильзопакет 6 × Ø108×4, L 300 мм · 18,5 кг трубот 4 620 ₽
- Гильзопакет 8 × Ø76×3,5, L 300 мм · 15,0 кг трубот 3 760 ₽
- Гильзопакет 4 × Ø159×4,5, L 300 мм · 20,6 кг трубот 5 150 ₽
Цена гильзопакета — масса труб блока плюс уголок крепления, всё по 250 ₽/кг, покраска грунт-эмалью уже в цене. Другие диаметры, стенки, длины и шаг гильз — пришлите спецификацию: КП по чертежу за 30 минут, без чертежа — за сутки.
Рассчитать партию гильз →Примеры цен под ключ
- Гильза Ø57×3,5, L 300 мм
- от 350 ₽
- Гильза Ø108×4, L 300 мм
- от 770 ₽
- Гильзопакет 6 × Ø108×4, L 300 мм
- от 4 620 ₽
- Гильзопакет 8 × Ø76×3,5, L 300 мм
- от 3 760 ₽
- Гильзопакет 4 × Ø159×4,5, L 300 мм
- от 5 150 ₽
«От» — минимальная цена типовой комплектации. Точную сумму по вашим размерам фиксируем в КП за 30 минут.
Особенности производства
- Гильзопакеты под стояки ВК, ОВ и слаботочки — любое число гильз и шаг по проекту
- Одиночные гильзы из трубы ГОСТ 10704 диаметром до 219 мм, длина по проекту
- Гильзы с упорным кольцом для стен и фундаментов — по чертежу
- Серийные партии в сотни штук по одной спецификации
- Резка трубы, сварка и упаковка на поддоны в своём цеху в Мытищах
- Покраска грунт-эмалью в камере цеха — входит в цену
- Цена от 250 ₽/кг с НДС: металл, резка, сварка и покраска грунт-эмалью
Что изготавливаем
Одиночная гильза
Отрезок трубы под один трубопровод в перекрытии или стене; длина — по толщине конструкции с выступом над полом.
Гильза с упорным кольцом
К гильзе приварено кольцо-фланец: держит гильзу в стене или фундаменте и удлиняет путь воде по контакту с бетоном.
Гильзы по спецификации проекта
Нетиповые диаметры, стенки, длины и шаги — по таблице гильз из проекта или чертежу блока.
Примеры работ
Как мы работаем
От заявки до отгрузки на объект — прозрачный процесс с фиксацией цены и сроков.
Спецификация
Принимаем таблицу гильз из проекта (Excel, PDF, выгрузку из модели) или чертёж блока
КП
По чертежу — за 30 минут, без чертежа — за сутки: масса по ГОСТ 10704 × 250 ₽/кг
Резка трубы
Режем трубу в размер на ленточной пиле или лазерном труборезе
Сварка блоков
Собираем гильзы с заданным шагом и привариваем монтажный уголок

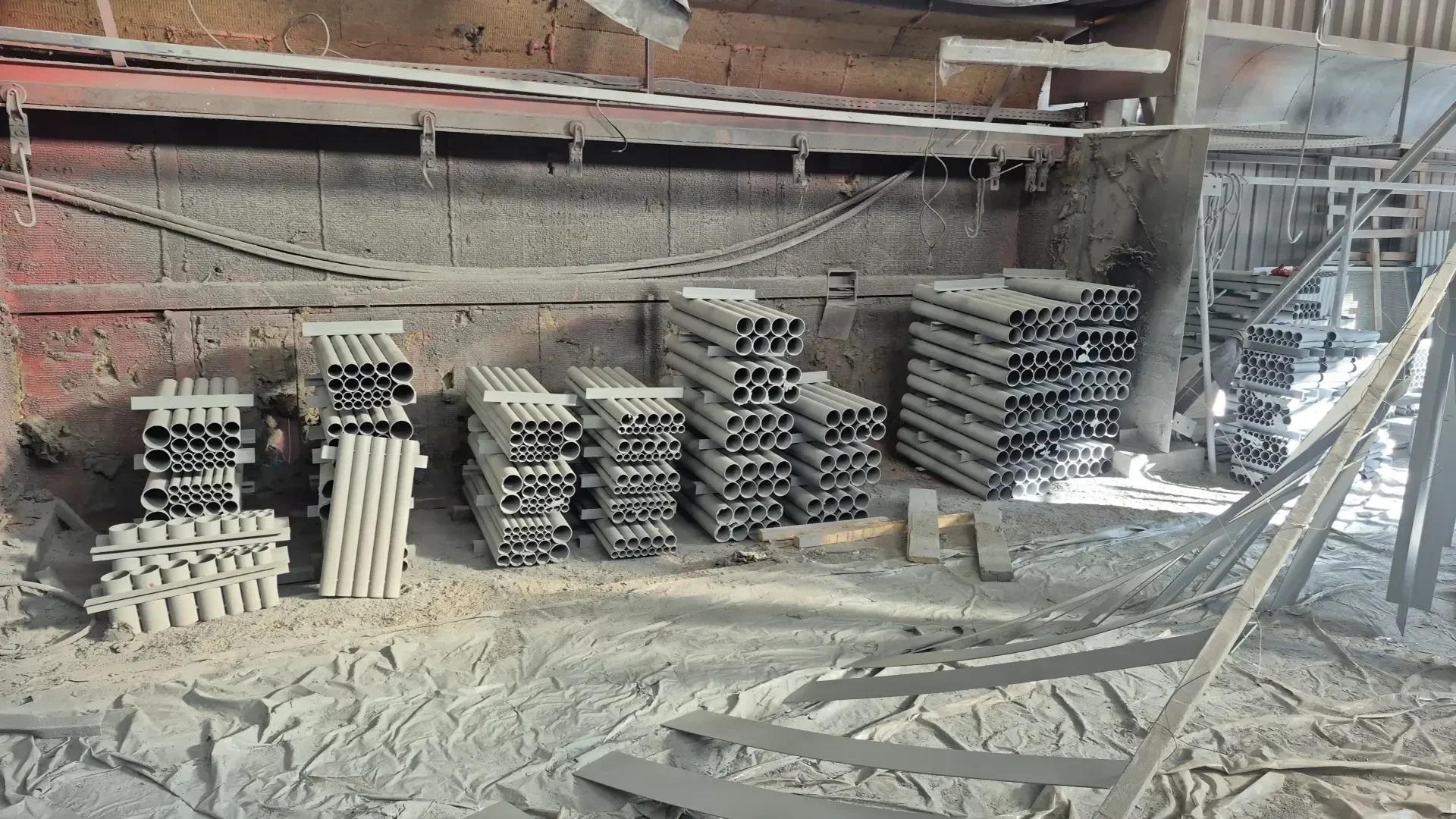

Покраска
Грунт-эмаль в покрасочной камере цеха — входит в цену

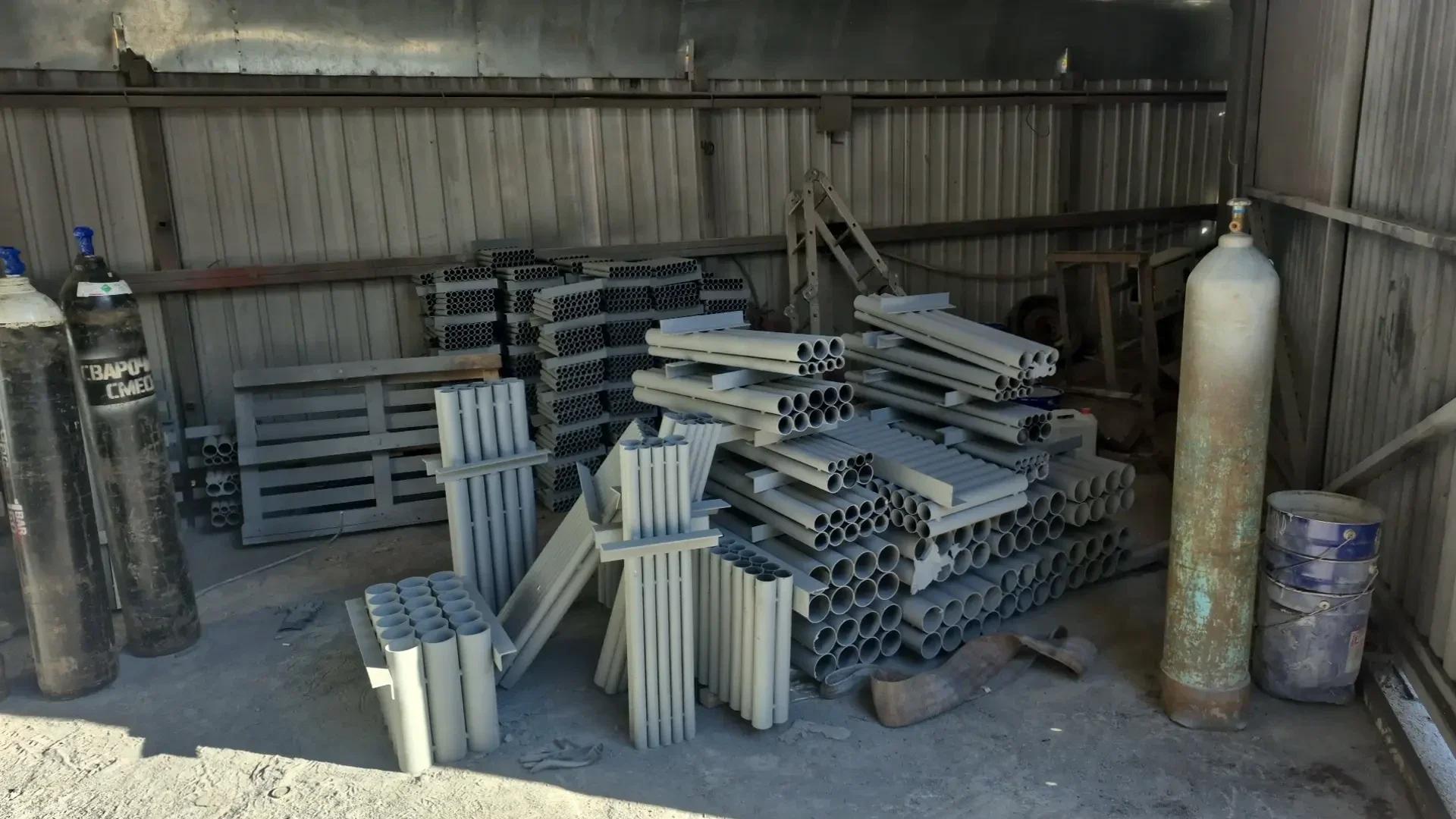

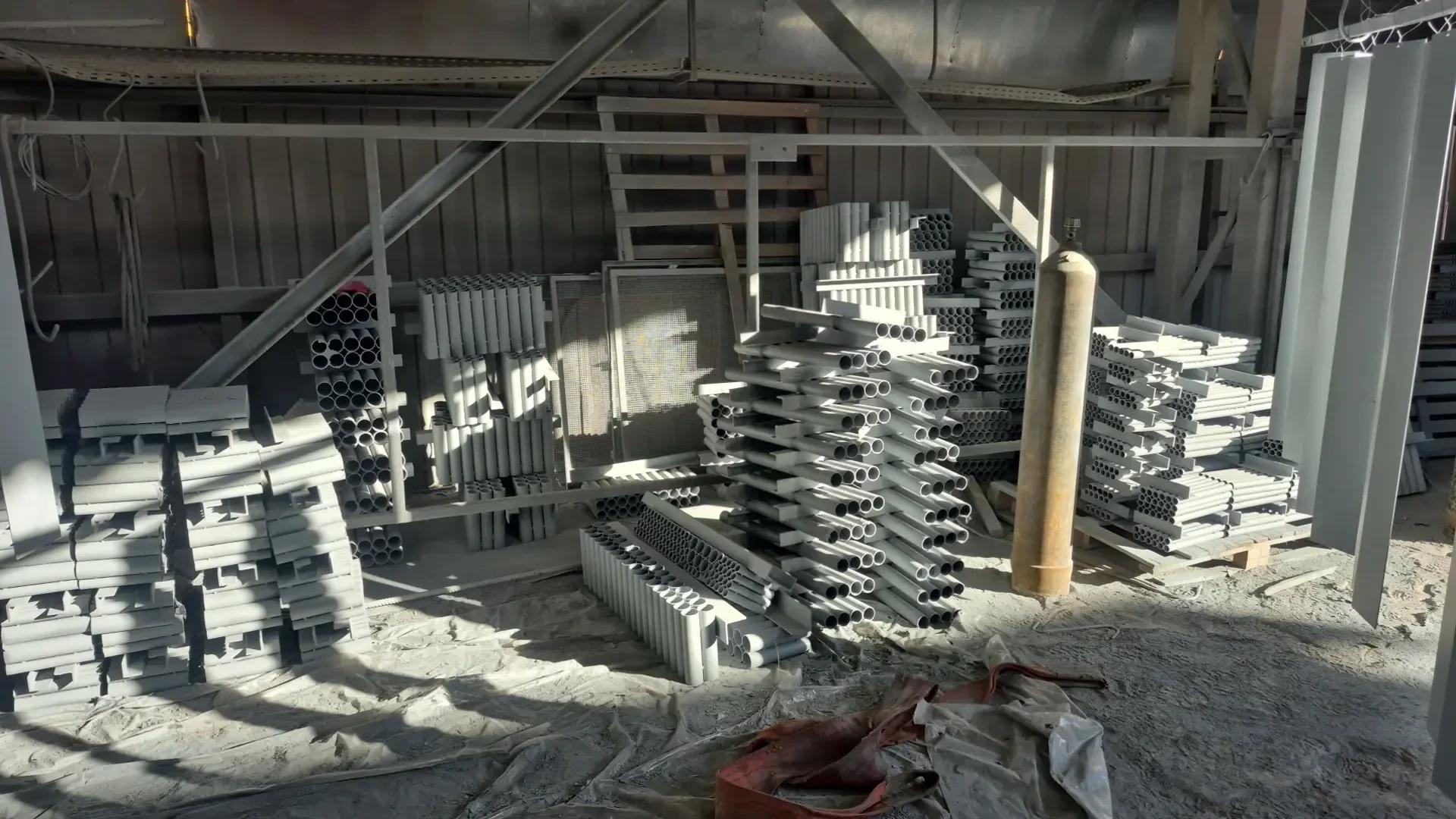

Упаковка и отгрузка
Укладываем партию на поддоны и отгружаем
Вопросы и ответы
Чем гильзопакет отличается от гильзы?
Гильза — один отрезок трубы под один трубопровод. Гильзопакет — блок из нескольких гильз с заданным шагом, сваренный монтажным уголком: его крепят к опалубке перекрытия под группу стояков за один раз, и при бетонировании гильзы не смещаются относительно друг друга.
Какой диаметр гильзы нужен для трубы?
По СП 30.13330 внутренний диаметр гильзы делают на 5–10 мм больше наружного диаметра трубы; для трубы в изоляции считают по наружному диаметру изоляции. В таблице на странице у каждой трубы указан внутренний диаметр — по нему удобно подобрать гильзу. Окончательно диаметр и длину берём из проекта.
Какой длины делать гильзу в перекрытии?
По толщине перекрытия с выступом над чистым полом: по СП 73.13330 края гильз в перекрытии выводят на одном уровне с потолком и на 30 мм выше чистого пола, в стенах и перегородках — заподлицо с их поверхностями. Длину и шаг гильз в блоке берём из проекта.
Сколько стоят гильзы и гильзопакеты?
От 250 ₽ за килограмм готового изделия с НДС — металл, резка, сварка и покраска грунт-эмалью (труба по ГОСТ 10704). Цена считается по массе: гильза Ø108×4 длиной 300 мм весит 3,08 кг и стоит от 770 ₽, гильзопакет из шести таких гильз — от 4 620 ₽ плюс масса уголка крепления, гильза Ø57×3,5 той же длины — от 350 ₽. Покраска уже в цене. Ходовые диаметры с ценами — в таблице выше.
Что прислать для расчёта?
Спецификацию гильз из проекта (Excel, PDF или выгрузку из модели) или чертёж блока: наружный диаметр и стенку трубы, длину, число гильз и шаг в блоке, способ крепления к опалубке и количество. КП по чертежу — за 30 минут, без чертежа — за сутки.
Делаете ли огнестойкие проходки?
Сертифицированные огнестойкие кабельные проходки (системы с пределом огнестойкости EI) не изготавливаем — это отдельные изделия со своими испытаниями. Наши гильзы и гильзопакеты — из стальной трубы; зазор между трубой и гильзой заделывают негорючим материалом монтажники по проекту.
